Treguesit e statusit
Tregues LED për gjendjen gati, lidhur, në karikim, përfunduar dhe defekt.
Zgjidhje inteligjente për karikim AC

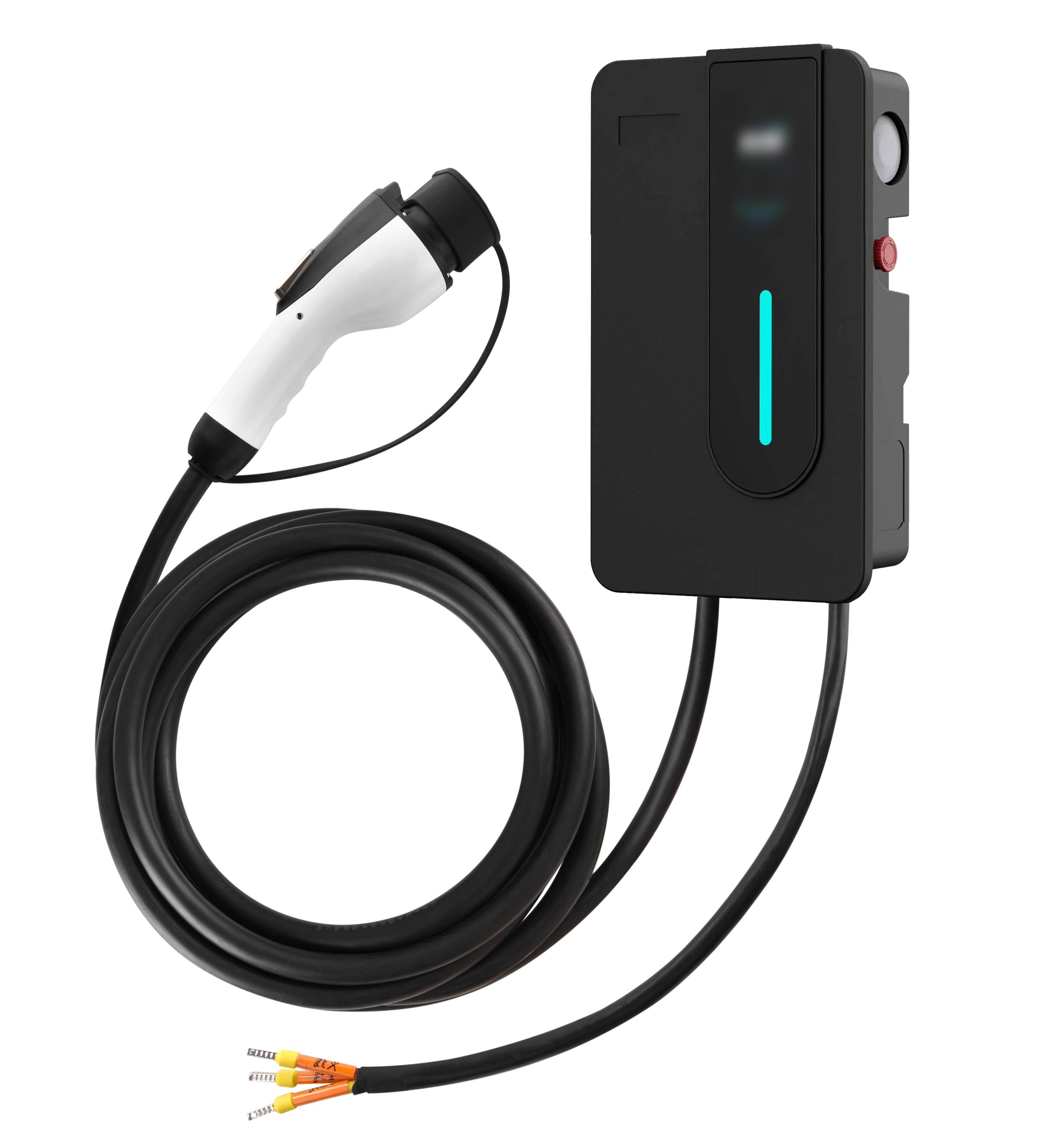

Karikues AC 22 kW për vetura elektrike
Karikues AC me montim në mur për shtëpi, vende pune, parkingje dhe ambiente komerciale. Ofrohet në versione 7 kW, 11 kW dhe 22 kW; Type 2 rekomandohet për shumicën e veturave evropiane.
7 / 11 / 22 kWType 2 / GB/TLED + opsione inteligjente
Ndërfaqja dhe funksionet
Udhëzimi i përdoruesit
Ngjyrat dhe mënyrat e pulsimit varen nga modeli i zgjedhur dhe manuali.
Aksesi në karikim
Plug and charge, RFID, Bluetooth ose aplikacion, sipas konfigurimit.
Lidhshmëria
Bluetooth mund të jetë i disponueshëm; konfirmoni Wi-Fi, Ethernet, 4G, OCPP dhe aplikacionin.
Përdorimi
Shtëpi, vende pune, parkingje të mbuluara, oborre banimi dhe ambiente të lehta komerciale.
Kushtet e punës
Ndërtuar për përdorim të përditshëm
Temperatura e punës: -30°C deri në +55°C
Garancia: 12 muaj
Niveli i mbrojtjes së pajisjes: IP54
Certifikimi: CE
Benefits
Karikim fleksibil për shtëpi dhe biznes
Karikim AC deri në 22 kW
Instalim fiks në mur
Kontroll inteligjent opsional
Komunikim i konfigurueshëm
Autorizim RFID opsional
Opsione të mbrojtjes elektrike
Status i qartë me LED
I përshtatshëm për përdorim komercial
22 kW AC EV Charger
Informacion i plotë për pajisjen
Informacioni teknik është ndarë në tri fusha të qarta për krahasim më të shpejtë dhe lexim më të lehtë.
01
Të dhënat bazë të karikuesit
Produkti, specifikimet elektrike, përputhshmëria dhe dimensionet fizike.
Lloji i produktit
- Karikues AC për vetura elektrike, me montim fiks në mur.
- I përshtatshëm për shtëpi, vende pune, parkingje dhe ambiente të lehta komerciale.
- Ofrohet në 7 kW, 11 kW dhe 22 kW; kjo faqe fokusohet në versionin 22 kW.
- Pajisje e re për karikim.
Specifikimet elektrike
Fuqia nominale: 22 kW
Rryma: deri në 32 A për fazë
Furnizimi: AC trefazor
Tensioni: afërsisht 380–400 V AC
Frekuenca: zakonisht 50/60 Hz
Fuqia maksimale e llogaritur: afërsisht 22.2 kW
Llogaritja: √3 × 400 V × 32 A ≈ 22.2 kW. Për fuqinë e plotë kërkohet furnizim i përshtatshëm trefazor.
Përputhshmëria me veturat
- Opsionet e konektorit mund të përfshijnë Type 2, Type 1 ose GB/T.
- Për shumicën e veturave evropiane: Type 2, hyrje trefazore 400 V dhe 32 A për fazë.
- Vetura duhet të mbështesë karikim AC trefazor 22 kW për të përdorur fuqinë e plotë.
- Veturat e kufizuara në 7.4 kW ose 11 kW do të karikohen vetëm me normën e tyre maksimale.
Specifikimet fizike
Instalimi: në mur
Dimensionet e përafërta: 290 × 190 × 85 mm
Kablloja: afërsisht 5 m; mund të personalizohet
Drejtimi i kabllos: hyrje dhe dalje poshtë
Treguesi: dritë LED
Mbrojtja: afërsisht IP54, sipas konfirmimit të modelit
Testi i rënies: 500 mm për serinë e produktit
02
Funksionimi dhe lidhshmëria
Mënyra si karikuesi komunikon, shfaq statusin dhe performon gjatë karikimit.
Statusi dhe ndërfaqja
Dritat treguese mund të shfaqin energjinë, gatishmërinë, lidhjen e veturës, karikimin në proces, përfundimin dhe defektet ose paralajmërimet.
Ngjyrat dhe pulsimi varen nga modeli përfundimtar dhe manuali.
Komunikimi dhe funksionet inteligjente
Funksionet e mundshme përfshijnë Bluetooth, lidhje me pajisje mobile dhe kontroll inteligjent.
Sipas konfigurimit, konfirmoni Wi-Fi, Ethernet, 4G, aplikacionin, RFID, OCPP, monitorimin në distancë, regjistrimet, autorizimin dhe planifikimin.
Performanca e karikimit
30 minuta: afërsisht 11 kWh
1 orë: afërsisht 22 kWh
2 orë: afërsisht 44 kWh
4 orë: afërsisht 88 kWh
Energjia reale mund të jetë më e ulët për shkak të kufizimeve të veturës, temperaturës, nivelit të baterisë, tensionit, menaxhimit të ngarkesës dhe humbjeve.
03
Instalimi dhe siguria
Kërkesat e vendit, mbrojtja elektrike dhe përshtatshmëria për mjedisin.
Kërkesat e instalimit
- Shërbim trefazor 380–400 V me 32 A të disponueshme në secilën fazë.
- Kabllo e dimensionuar saktë, qark i dedikuar, ndërprerës, mbrojtje diferenciale dhe tokëzim.
- Instalim nga elektricist i kualifikuar.
- Verifikim që ndërtesa mund ta përballojë ngarkesën shtesë.
- Përputhje me rregulloret lokale elektrike dhe të karikimit EV.
Mbrojtja elektrike e rekomanduar
- Mbrojtje nga mbirryma, qarku i shkurtër, mbitensioni, nëntensioni dhe temperatura e lartë.
- Mbrojtje nga rrjedhja në tokë dhe izolim i defektit.
- Zbulim i rrjedhjes DC 6 mA dhe mbrojtje diferenciale e përshtatshme.
- Konfirmoni nëse zbulimi DC është i integruar apo kërkon pajisje të jashtme.
Përdorimi në mjedis
I përshtatshëm për garazhe, parkingje të mbuluara, oborre banimi, vende pune dhe ambiente të lehta komerciale.
Për jashtë, konfirmoni IP-në, rezistencën ndaj ujit dhe pluhurit, temperaturën, UV-në, goditjet, lartësinë dhe mbrojtjen nga moti.
IP54 nuk nënkupton mbrojtje nga përmbytja, larja me presion ose ekspozimi i vazhdueshëm ndaj ujit.
iCharge AC
Gati të planifikoni instalimin tuaj AC?
Kontaktoni iCharge për të konfirmuar modelin, përputhshmërinë me veturën, mbrojtjen elektrike, instalimin, garancinë dhe funksionet inteligjente.
